ATERMİT ve AKSESUARLARI

	Atermit şimdi de, çatınıza yepyeni bir kaplama örtüsü olan ATR 11 Sinüs Oluklu Boyalı Sac levhayı sunmaktadır. ATR 11 sağlam, uzun ömürlü, ekonomik ve üstelik çok pratik bir çatı örtüsüdür. Galvanize sac levhalara 11 adet sinüzoidal oluk şekli verilmek suretiyle üretilen ATR 11, hafifliği, taşınması ve kolay depolanmasıyla çok kullanışlı bir çatı malzemesidir.
Hava koşullarında etkilenmez. Montajı kolaydır, zamandan ve işçilikten tasarruf sağlar. ATR 11 güvenlidir, çatlamaz, kırılmaz, paslanmaz ve solmaz. Üzeri, 7-8 mikron kalınlığında epoksi bazlı polyester astar, 15 mikron polyester renkli boya ve koruyucu film tabakası ile kaplıdır. ATR 11 boyalı sacların 1 m boy ağırlığı sadece 2,93 kg'dır yani yapınıza ekstra yük getirmez. ATR 11 uygulanacak çatılarda aşık aralığı 60 cm'den geniş olmamalıdır.

Özellikleri : - Sağlamdır, hava koşularından etkilenmez. - Yanmaz; - Montajı kolyadır, zamandan ve işçilikten tasarruf sağlar; - Hafiftir, taşıması ve depolaması kolaydır. - Güvenlidir, çatlamaz, kırılmaz, paslanmaz, solmaz; - Ekonomiktir; - Estetiktir; - Koruyucu film tabakası ile kaplıdır.

Taşıma Yöntemi

- İstiften alınırken sürüklemeyiniz.
- Yükleme ve indirme esnasında en az iki kişi tarafından trapezin iki ucundan yukarı kaldırarak taşıyınız.

ATR 11 Sinüs Oluklu Boyalı Sac

Galvanizli Sac Kalınlığı (mm)	0.40
1m. Boy Ağırlığı (kg/m)	2.93
Kullanım Alanı Ağırlığı (kg/m²)	3.51
Atalet Momenti (J:cm⁴)	1.65
Astar Kalınlığı	7-8 mikron epoksi polyester astar
Boya Kalınlığı	05 mikron epoksi polester astar 15 mikron polyester boya

Aksesuarlar

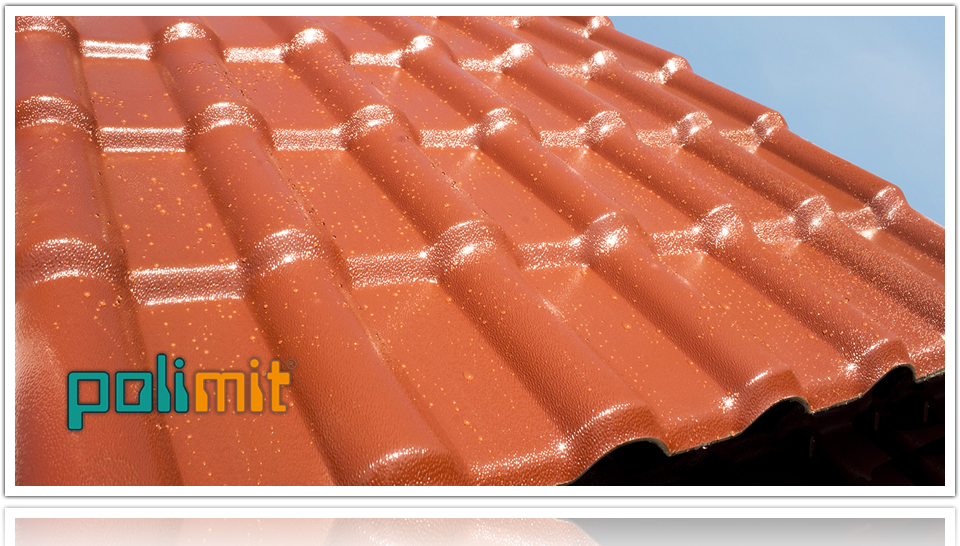

Panel Kiremit

Panel Kiremit, sanayi yapılarından, lüks konutların 12° - 45° eğimli çatılarına kadar rahatlıkla kullanılabilir ve hiç bakım gerektirmez. Atermit Panel Kiremit'in levhalar halinde üretilmesi montajda sizlere işçilikten ve zamandan tasarruf sağlar.

Atermit Panel Kiremit, Avrupa normlarında galvanizli sactan, elektrostatik boya teknolojisi ile, alt katında 7 mikron astar boya, üst katında 5 mikron astar boya ve piyasada bulunan diğer malzemelerden farklı olarak 20 mikron polyester boya ile kaplanmıştır. Ayrıca Panel Kiremit 'in üzerinde, koruyucu film tabakası bulunmaktadır.

Atermit Panel Kiremit, 3120 mm, 2340 mm, 1950 mm ve 1560 mm ebatlarında standart olarak üretilmektedir. Panel Kiremit, siparişe göre istenilen ebatta da üretilebilmektedir.

Özellikleri :

Sağlamdır. Hava koşullarından ve yangından etkilenmez.
Paslanmaya karşı garantilidir.
Çok hafiftir. Taşıyıcı sisteme yük getirmez. 1 m² Panel Kiremit ağırlığı 4 kg'dır. Oysa 1 m²'de tuğla kiremit ağırlığı yaklaşık 48 kg 'dır.
Güvenlidir. Çatlamaz, kırılmaz. Bakım gerektirmez.
Doğaya ve her zevke uyumludur.
Kar tutmaz.
İstenilen renkte ve boyda üretilebilir.
Ekonomiktir ve uzun ömürlüdür.
Kiremit altı tahtası gerektirmez.
Her türlü detayı çözecek aksesuara sahiptir.

Montaj:

Panel Kiremit için montajda, her 39 cm 'de bir ahşap aşık atılması gerekmektedir. Aşık altlarına ise, ses yalıtımı sağlamak amacıyla Aterpor döşenerek, uygulandığı mekanlarda konfor arttırılması sağlanmaktadır.

Mevcut Çatıların Panel Kiremit ile Yeniden Kaplanması :

Yenilenen çatılarda eski su yalıtım örtüsünün sağlamlığı kontrol edilmeli ve zarar görmüş kısımlar mutlaka yenilenmelidir.
Aşıklar, Panel Kiremit form mesafelerine uygun yerleştirilmeli, gerekli durumlarda; mahya, kenar ve saçak kısımlarına aksesuarlar için ilave aşıklar konulmalıdır.

Kiremit altı tahtası döşenmiş çatıların veya düz yüzeyli malzeme ile kaplanmış çatıların (Kontrplak gibi) Panel Kiremit ile döşenmesi:

Eski çatı döşemesi veya aşık sistemi sökülmelidir.
Eski yalıtım örtüsünün sağlamlığı kontrol edilmeli. Panel Kiremit 'ten en mükemmel sonuç alabilmek için zarar görmüş kısımlar mutlaka değiştirilmelidir.
Yeni aşıklar yerleştirilmelidir.

Düz beton döşemelerin üzerinin Panel Kiremit ile kaplanması:

Panel Kiremit, düz beton döşemelerin üzerinin kapatılması için en uygun malzemedir.
Beton döşeme üzerine istenilen eğime uygun olarak, ahşap çatı konstrüksiyonu yapılmalıdır.
Beton üzerine uygun bir alt örtü serilmelidir.
Aşıklar yerleştirilmelidir.

Sandviç paneller, bileşenlerinin en iyi özelliklerini alarak oluşan, hafif ama dayanıklı yapı malzemeleridir.

3 Hadveli Çatı Paneli

3 Hadveli Çatı Paneli

Ürün Adı	Teknopanel RP-3S											Teknopanel RI-3S											Teknopanel RE-3S

Yalıtım Tabakası	Poliüretan (PUR)											Poliizosiyanurat (PIR)											Ekspande Polistiren (EPS)
Yalıtım Kalınlığı(mm)	40	50	60	70	75	80	100	120	150	180	200	40	50	60	70	75	80	100	120	150	180	200	40	50	60	70	75	80	100	120	150
Yalıtım Yoğunluğu	38-42 kg/m3 (standart)											42-45 kg/m3 (standart)											18 kg/m3 standart / 16-22 kg/m3 özel
Yanmazlık Sınıfı	B s2 d0 (TS EN 13501-1)											B s2 d0 (TS EN 13501-1)											E (TS EN 13 501-1)
U Değeri (W/m2 K)	0,53	0,43	0,36	0,31	0,29	0,28	0,22	0,19	0,15	0,12	0,11	0,53	0,43	0,36	0,31	0,29	0,28	0,22	0,19	0,15	0,12	0,11	0,87	0,71	0,60	0,52	0,49	0,46	0,37	0,31	0,25
R Değeri (h·ft²·°F/Btu)	11	13	16	18	19	20	26	30	38	46	51	11	13	16	18	19	20	26	30	38	46	51	7	8	9	11	12	12	15	18	23
Dış Yüz	Boyalı Galvaniz Sac / Aluminyum
Iç Yüz	Boyalı Galvaniz Sac / Aluminyum

Teknik Özellikler Tablosu

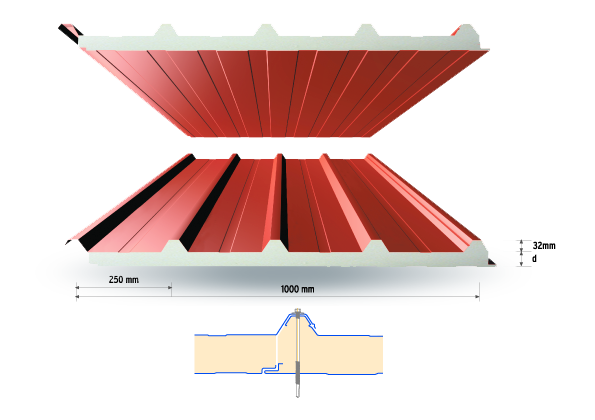

5 Hadveli Çatı Paneli

Teknik Özellikler Tablosu

Ürün Adı	Teknopanel RP-5S											Teknopanel R1-5S											Teknopanel RR-5S					Teknopanel RG-5S					Teknopanel RE-5S

YalıtımTabakası	Poliüretan (PUR)											Poliizosiyanurat (PIE)											TaşYünü					Camyünü					Ekspande Polistiren (EPS)
Yalıtım Kalınlığı	40	50	60	70	75	80	100	120	150	180	200	40	50	60	70	75	80	100	120	150	180	200	50	60	80	100	120	50	60	80	100	120	40	50	60	70	75	80	100	120	150	180	200
Yalıtım Yoğunluğu	38-42 kg/ra3 (standart)											42-45 kg/ra3 (standart)											90(standard)kg/m3-100-110-120 kg/m3 özel					50 kg/m3 (standard) 60-70 kg/m3 özel					18kg/m3 standart / 16-22 kg/m3 özel
Yanmazlık Sınıfı	B s2 d0 (TS EN 13501-1)											B s2 d0 (TS EN 13501-1)											A2 s1 d0 (TS EN 13501-1)					A2 s1 d0 (TS EN 13501-1)					E (TS EN 13501-1)
U Değeri (W/m2K)	0,53	0,43	0,36	0,31	0,29	0,28	0,22	0,19	0,15	0,12	0,11	0,53	0,43	0,36	0,31	0,29	0,28	0,22	0,19	0,15	0,12	0,11	0,68	0,58	0,44	0,36	0,30	0,66	0,56	0,43	0,35	0,29	0,87	0,71	0,60	0,52	0,49	0,46	0,37	0,31	0,25	0,21	0,19
R Değeri (h·ft²·°F/Btu)	11	13	16	18	19	20	26	30	38	46	51	11	13	16	18	19	20	26	30	38	46	51	8	10	13	16	19	9	10	13	16	20	7	8	9	11	12	12	15	18	23	27	30
Dış Yüz	Boyalı Galvaniz Sac / Aluminyum
İç Yüz	Boyalı Galvaniz Sac / Aluminyum

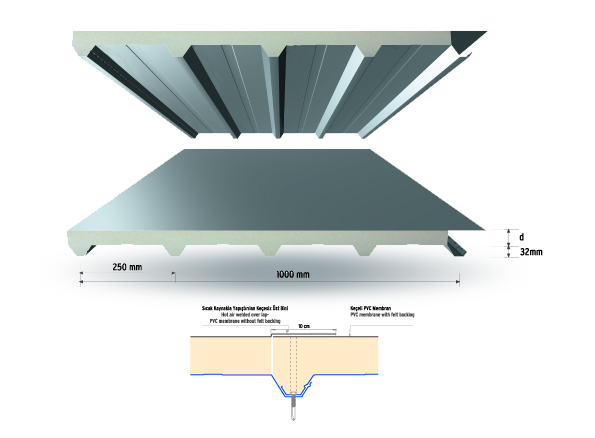

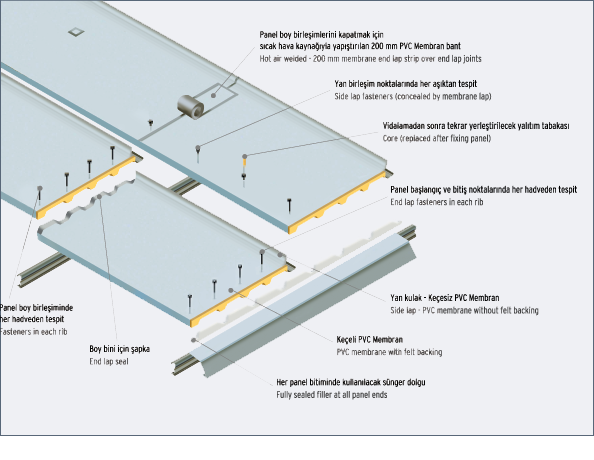

Membranlı Teras Çatı Paneli

isopanel

Atermit Isopanel, DIN standardına göre B1- Alev Yürütmez ve Ayrılmaz özelliği ile tüm dünyada en iyi ısı ve ses yalıtım malzemesi olarak bilinen EPS (Expande Polistren) dolgu malzemesinden üretilmektedir. Atermit Isopanel, yapısı itibariyle yüksek ısı ve ses yalıtımı, hafiflik ve sağlamlık gibi özellikleri tek başına bünyesinde birleştirmektedir.Dünyanın birçok ülkesinde uzun yıllardır yaygın olarak kullanılan ve 2000 'li yılların ürünü olarak bilinen Atermit Isopanel, her türlü sanayi, zirai ve askeri yapılarda, soğuk hava depolarında, garajlarda, hangarlarda, spor tesislerinde, konutlarda ve tüm geniş mekanların çatı ve cephe kaplama, mekan bölücü duvarları ve tavan uygulamalarında başarı ile kullanılmaktadır.

Atermit Isopanel, iki kat alüminyum veya sac levha arasına, ekspande polistren dolgunun çeşitli kalınlıklarda, çok özel bir yapıştırıcı ile uygulanmasıyla üretilen kompozit çatı ve cephe kaplama malzemesidir.

En önemli özelliği, metal levha ile yalıtım malzemesinin özel bir teknikle bir daha ayrılmamak üzere birleştirilmesidir.

Atermit Isopanel, 15 yıl ayrılmazlık garantisiyle, Türkiye 'deki sandviç paneller arasında en kaliteli malzeme olduğunu göstermekte ve farkını ortaya koymaktadır.

Atermit Isopanel'i rakiplerinden ayıran bir diğer önemli husus ise, alın kapama detayının yalnızca Atermit Isopanel 'de olmasıdır. Alın kapama, sandviç panellerin açık bırakılan her iki ucunu da kapatmak üzere geliştirilmiştir. Rutubetsiz ortamlar yaratan, bakteri çoğalmasını önleyen ve gıda şartnamelerine uygun Atermit Isopanel, ana taşıyıcı sistemi hafifletmesi nedeniyle de çelikten ve betonarmeden tasarruf sağlamaktadır.

Atermit Isopanel'de kullanılan malzemeler, uluslar arası standardı Amerikan A-1000 ve 3000 serisi alüminyum ve ısı iletkenlik katsayısı 0,034 kcal/m²h°c olan, suda çözülmeyen ve erimeyen özelliğe sahip, levha boyunca homojen yapıda, B1 sınıfı alev yürütmez ve CFC gazı içermeyen Ekspande Polistren'dir.

Özellikleri

Çevre dostudur. Hava kirliliğinin önlenmesine katkıda bulunur.
Kesintisiz üretim hattı teknolojisiyle, istenilen boy ve kalınlıkta üretilir.
Dünyanın en iyi ses ve ısı yalıtım malzemesi olan Ekspande Polistren dolguludur.
Benzerleri arasında mukavemeti ve taşıma gücü en yüksek paneldir.
Kırılmaz, çatlamaz, deforme olmaz, pas tutmaz, yıllar boyu güvenle kullanılır.
Klasik malzemelere göre çok hafiftir. Kolayca taşınır, monte edilebilir ve sökülebilir.
Rutubetsiz ve sağlıklı ortamlar yaratır, gıda şartnamelerine uygundur.
B1 sınıfı alev yürütmez EPS 'den üretilir.
Üretiminde CFC kullanılmadığından yangın anında zehirli gaz çıkarmaz.
Alüminyum sandviç panellerin her iki yüzeyi de filmle kaplıdır.

{gallery}isopanel/pano{/gallery}

TS-825 'e göre Bazı Isı Yalıtım Malzemelerinin Isı iletkenlik Değerleri

Malzeme

Yoğunluk (kg/m³)

Isı İletkenliği (kcal/m²h°c)

5 cm EPS 'ye eşedeğer yalıtım için gerekli kalınlık (cm)

1- Poliüretan	>=30	0.030	4.4
2- Polistren	>=15-30	0.034	5
2- Cam Yünü - Taş Yünü	14-100	0.034	5
4- Heraklit	570	0.13	19
5- Perlit Sıvası	700	0.21	31
6- GazBeton	600	0.21	31
7- Gözenekli Tuğla	700	0.26	38
8- Bims Tuğla	700	0.18	26
9- Delikli Normal Tuğla	1200	0.43	63
10- Beton (Donatılı)	2400	1.80	264
11- Taş	1600 - 2600	2	294

ATERPOR KALINLIĞINA GÖRE ISI GEÇİRGENLİK KATSAYISI
Aterpor Kalınlığı (mm)	Isı Geçirgenlik Katsayısı (kcal/m²h°c)
45	0.74
50	0.67
75	0.47
80	0.44
100	0.34
110	0.309
120	0.283
130	0.261
140	0.242
150	0.226
160	0.212
170	0.200
180	0.188
190	0.178
200	0.170

İZOLASYON KAZANCININ FREKANS İLE DEĞİŞİMİ (Db Olarak)

Frekans (Hz)	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150	4000
Kalınlık (45mm)	11	16	13	20	18	20	18	21	19	21	24	26	26	22	22	26

YÜK TAŞIMA KAPASİTESİ-1

ÇATI 1

ALT ve ÜST ALÜMİNYUM ÇATI PANELİ MAKSİMUM YÜK TAŞIMA KAPASİTESİ
ALÜ+ALÜ		EPS KALINLIK	EPS YOĞUNLUK	PANEL AĞIRLIĞI	GEÇİLEBİLEN AÇIKLIK L (m)
mm		mm	Kg/m³	Kg/m²	Kg/m²				Kg/m²
ÜST	ALT				2.00	2.50	3.00	3.50	2.00	2.50	3.00	3.00
0.50	0.40	45	18	4.00	135	87	60	44	108	69	48	35
0.50	0.40	50	18	4.09	150	97	67	49	120	77	53	39
0.50	0.40	60	18	4.27	180	116	80	59	144	92	64	47
0.50	0.40	70	18	4.45	216	139	96	71	173	110	77	56
0.50	0.40	80	18	4.63	247	159	110	81	198	126	88	64

ÇATI 2

ALT ve ÜST ALÜMİNYUM ÇATI PANELİ MAKSİMUM YÜK TAŞIMA KAPASİTESİ
ALÜ+ALÜ		EPS KALINLIK	EPS YOĞUNLUK	PANEL AĞIRLIĞI	GEÇİLEBİLEN AÇIKLIK L (m)
mm		mm	Kg/m³	Kg/m²	Kg/m²				Kg/m²
ÜST	ALT				2.00	2.50	3.00	3.50	2.00	2.50	3.00	3.00
0.70	0.50	45	18	4.93	166	107	74	54	133	85	59	43
0.70	0.50	50	18	5.02	184	119	93	60	148	95	66	48
0.70	0.50	60	18	5.20	221	143	112	72	178	114	79	58
0.70	0.50	70	18	5.38	258	167	131	84	208	133	92	68
0.70	0.50	80	18	5.56	295	191	150	96	238	152	105	78

ÇATI 3

ÜST GALVANİZLİ SAC ALT ALÜMİNYUM ÇATI PANELİ MAKSİMUM YÜK TAŞIMA KAPASİTESİ
SAC+ALÜ		EPS KALINLIK	EPS YOĞUNLUK	PANEL AĞIRLIĞI	GEÇİLEBİLEN AÇIKLIK L (m)
mm		mm	Kg/m³	Kg/m²	Kg/m²				Kg/m²
ÜST	ALT				2.00	2.50	3.00	3.50	2.00	2.50	3.00	3.00
0.50	0.40	45	18	6.65	224	143	99	73	180	115	80	58
0.50	0.40	50	18	6.74	249	159	110	81	200	128	89	65
0.50	0.40	60	18	6.92	299	191	132	97	240	154	107	78
0.50	0.40	70	18	7.10	349	223	154	113	280	180	125	91
0.50	0.40	80	18	7.28	399	255	176	129	320	206	143	104

ÇATI 4

ALT ve ÜSTGALVANİZLİ SAC ÇATI PANELİ MAKSİMUM YÜK TAŞIMA KAPASİTESİ
SAC+SAC		EPS KALINLIK	EPS YOĞUNLUK	PANEL AĞIRLIĞI	GEÇİLEBİLEN AÇIKLIK L (m)
mm		mm	Kg/m³	Kg/m²	Kg/m²				Kg/m²
ÜST	ALT				2.00	2.50	3.00	3.50	2.00	2.50	3.00	3.00
0.50	0.50	45	18	9.25	311	199	138	101	250	160	111	81
0.50	0.50	50	18	9.34	339	217	150	110	272	174	121	88
0.50	0.50	60	18	9.52	407	260	180	132	326	209	145	106
0.50	0.50	70	18	9.70	475	303	210	154	380	244	169	124
0.50	0.50	80	18	9.88	543	346	240	176	434	279	193	142

ÇATI 5

ALT ve ÜST GALVANİZLİ SAC ÇATI PANELİ MAKSİMUM YÜK TAŞIMA KAPASİTESİ
SAC+SAC		EPS KALINLIK	EPS YOĞUNLUK	PANEL AĞIRLIĞI	GEÇİLEBİLEN AÇIKLIK L (m)
mm		mm	Kg/m³	Kg/m²	Kg/m²				Kg/m²
ÜST	ALT				2.00	2.50	3.00	3.50	2.00	2.50	3.00	3.00
0.60	0.50	45	18	10.53	354	227	158	116	285	182	126	93
0.60	0.50	50	18	10.62	393	252	175	129	317	203	141	104
0.60	0.50	60	18	10.80	472	302	210	154	380	243	169	124
0.60	0.50	70	18	10.98	551	353	245	180	443	284	197	145
0.60	0.50	80	18	11.16	630	403	280	206	506	323	224	165

ÇATI 6

ALT ve ÜST GALVANİZLİ SAC ÇATI PANELİ MAKSİMUM YÜK TAŞIMA KAPASİTESİ
SAC+SAC		EPS KALINLIK	EPS YOĞUNLUK	PANEL AĞIRLIĞI	GEÇİLEBİLEN AÇIKLIK L (m)
mm		mm	Kg/m³	Kg/m²	Kg/m²				Kg/m²
ÜST	ALT				2.00	2.50	3.00	3.50	2.00	2.50	3.00	3.00
0.70	0.50	45	18	11.47	386	247	172	126	310	198	138	101
0.70	0.50	50	18	11.56	429	275	191	140	344	220	153	112
0.70	0.50	60	18	11.74	515	330	229	168	413	264	183	134
0.70	0.50	70	18	11.92	601	385	267	196	482	308	214	157
0.70	0.50	80	18	12.10	687	440	306	225	551	353	245	180

ÇATI 7

ALT ve ÜST ALÜMİNYUM ÇATI PANELİ MAKSİMUM YÜK TAŞIMA KAPASİTESİ
ALÜ+ALÜ		EPS KALINLIK	EPS YOĞUNLUK	PANEL AĞIRLIĞI	GEÇİLEBİLEN AÇIKLIK L (m)
mm		mm	Kg/m³	Kg/m²	Kg/m²
ÜST	ALT				2.00	2.50
0.45	0.35	45	16	3.5	85	77

YÜK TAŞIMA KAPASİTELERİ ( Kullanılan Sehim Limiti L/200 'dür. )

Alüminyum Levha Kalınlığı (mm)		Polistren Dolgu Kalınlığı (mm)	Polistren Yoğunluğu (Kg/m³)	Panel Ağırlığı (Kg/m²)	Isı Yalıtım Değeri (Kcal/mh°C)
						Geçebilen Açıklık L (cm)
						P (Kg/m²)					P (Kg/m²)
Üst	Alt					60	80	100	120	150	60	80	100	120	150
0.50	0.40	45	18	4.1	0.034	240	220	200	190	180	290	260	240	220	200
0.50	0.40	45	18	4.4	0.034	240	220	200	190	180	290	260	240	220	200
0.50	0.40	45	18	4.2	0.034	255	235	210	200	190	305	275	250	230	210

İsopanel Sandviç Paneller

Kenet Çatı

Kenet sistemin konstrüksiyona montaj şekli, bu sisteme ismini veren; estetik, uzun ömürlü ve garantili kaplama sistemini sunmasını sağlayan unsurdur.

Yüzeyi delinmeden monte edilen trapezler, montajın hemen ardından elektrikli bir robot yardımı ile birbirlerine kenetlenirler. Bu işlem kaplamanın geçirimsizliğini sağlamaktadır.

Kenet bölgeleri içerisinde kalan klips üniteleri sabit ve hareketli elemanlardan oluşmaktadır. Konstrüksiyona monte edilen L klips ve içerisindeki oval boşlukta hareket eden hareketli klips sayesinde uzun boylu trapezlerin ısıl genleşmeleri absorbe edilmektedir. Kısa boylu trapezlerin montajında ise sadece sabit klips kullanımı yeterlidir

Kenet Çatı

Kenet sistem trapezler konstrüksiyona özel klipsler ile monte edilirler. Montaj sonrası bu klipsleri yüzey üzerinde görmek mümkün değildir. Kenet bölgesinde gizli kalan bu klipslerin kullanım ile trapezin yüzeyi delinmemektedir.

Kenet Sistem Özellikleri ve Performansları :

Geçirimsizlik

Yüzeyde herhangi bir vida deliği olmadığından sızıntı riski yoktur.
Kenet bölgesinin tamamı ile kenetlenerek sıkıştırılması bu bölgelerin tamamının kar altında kalması durumunda bile geçirimsiz olmasını sağlar.
Çatı ve cephelerde ışıklık, pencere gibi detaylarda oluşabilecek sızıntılara karşı tam koruma sunar.
Klips-kenet bağlantı detayı; yüksek rüzgar kuvvetlerindeki emme kuvvetinekarşı tam direnç sağlayacak şekilde dizayn edilmiştir.

Verimlilik

Dayanıklı ve her çeşit kaplama sistemine uygundur. Bakım gerektirmez. Geri dönüşüm kullanımı mümkündür.

Uzun ömürlülük

Boyalı sac, paslanmazlık garantisi sunar. Bina ömrü ile doğru orantılı kullanım ömrü ve her türlü ortamşartlarına uygun boya tipi (Plastisol, pvdf, polyester) seçimi, uzun ömürlülük.

Maliyet

Yatırım maaliyeti - kullanım ömrü oranı düşüktür. Hafif ama sağlamdır, dolayısı ile konstrüksiyon yükleri düşer. Bu durum yapı maliyetini azaltır.
